Syncton: SWAS-G/LFOの作成・・・その２

今の天気曇り、気温 15度。
む～、LTspice や PCBE で作ったファイルいっぱい増えてきました。どれがどれなんだか分からなくなりそうな syncton です、こんにちは。

ブレッドボードを使用した LFO のテストを開始しました。
まずは Tone Generator(のこぎり波) と Wave Shaper(のこぎり波から三角波を作成)から始めていきます。

その前に、今までは PC 内に LTspice や PCBE などのフォルダーを作って作業していましたが、ふと浮かんだアイディアや色々な回路をテストしていくうちにフォルダーやファイルがどんどん増えてしまい、どれが最新版なのかも分からなくなりそうです。

そこで Google Code のサービスを使ってみる事にしました。Google Code でプロジェクトを作成するとバージョン管理(Git,Mercurial,Subversion)や問題管理などの仕組みを使用する事ができて便利そうです。
Google Code はオープンソースのプロジェクトを支援するサービスで誰でも自由に使用する事ができるようです。
・・・と言う事なので、LTspice や PCBE などのファイルをサーバーにアップロードしてファイル管理の煩雑さを解消しようという魂胆です。

さっそくプロジェクトを作成しました。ライセンスは MIT ライセンスを選択。
プロジェクト名は swas-g です、これで私のPCがクラッシュしても安心です。

サーバーとのやり取りは Eclipse と言うオープンソースの IDE を使用して行います。
バージョン管理は Eclipse から簡単に使える Subversion を使用する事にしました。
基本的には Eclipse を使用し以下の手順で作業を行います。

Eclipse でサーバーからチェックアウト
Eclipse からファイルをダブルクリックして LTspice や PCBE を起動して作業
作業終了時にEclipse でコミットしてサーバーに格納

これだけで履歴と安心が得られるので楽ですよね。

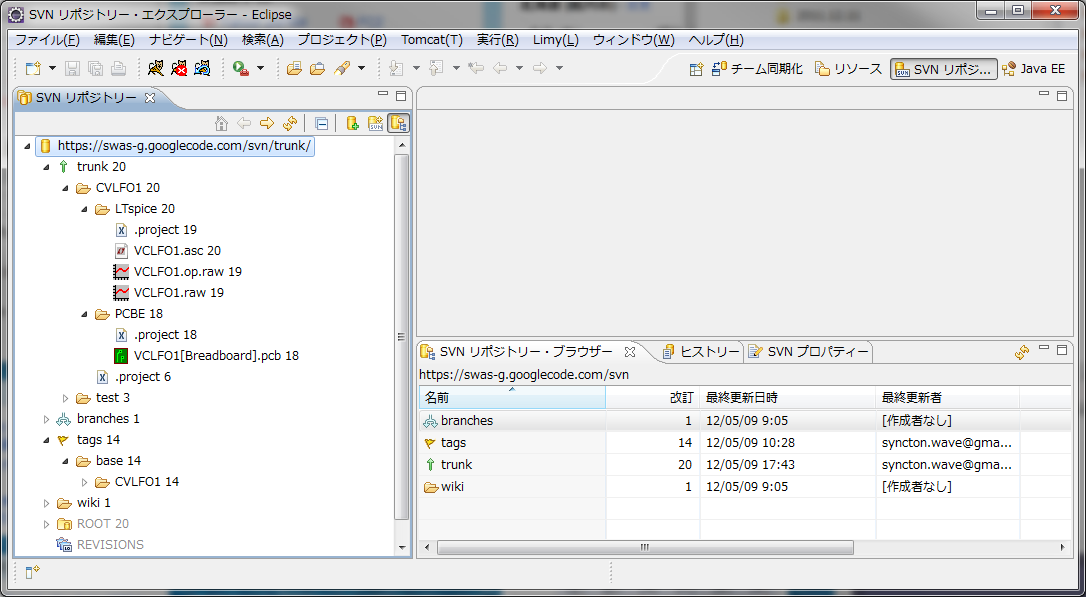

左のペインにファイル一覧。
ファイルをダブルクリックすれば LTspice や PCBE が
起動するので、いつもどおり作業を進めるだけ。
コミットすればサーバーに自動的にアップロードしてくれます。
サーバーとのやり取りはこれで楽ちんです (^_^)v

さて、例によってまずは LTspice でシミュレートです。

これでも部品を減らしたつもりなんだけどなぁ～・・・

岡村廸夫著「定本 OPアンプ回路の設計」(CQ出版社、2010年)　P.312 絶対値回路によると、性能は使用する抵抗の精度と安定度に依存する・・・とのことなので、Sawtooth to Triangular 部分で使用する 100kΩ の抵抗6本は金属皮膜抵抗とし、事前にテスターで測定して抵抗値の同じものを選別して使用しました。

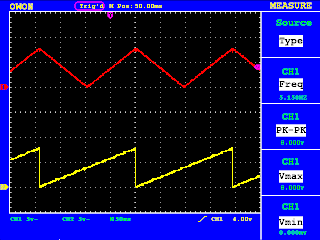

シミュレートの結果。
R16、C7の LPF が無い時。
